汽车保险丝盒图解

发布时间:2018-11-26 14:04:18         阅读次数:3697

对汽车有些了解的人都知道,汽车保险丝保护着汽车里的用电器正常运行。而汽车保险丝又都在一个汽车保险丝盒里。但是当汽车保险丝盒里的汽车保险丝较多的时候,很多人并不是能够清楚的分清楚到底哪根汽车保险丝代表着什么。下面,小编就来带你了解一下汽车保险丝盒。给你一个详细的汽车保险丝盒图解。


  其实,一般汽车保险丝盒都有做详细的标注。汽车上一般会有两个保险丝盒,一个位于发动机舱右侧,主要负责汽车外部电器的安全,如ECU、玻璃水、车灯、喇叭、ABS等电路的安全保护;另外一个位于转向管柱下部 左侧,主要负责点烟器、车窗升降、电动座椅和安全气囊等车内电器的正常工作。下面小编就给大家分享下汽车保险丝盒上的英文及其含义。

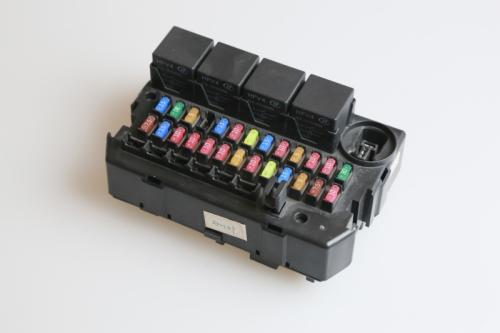

汽车保险丝盒图解


  保险丝英文对照:

  雨刮:WIPER

  天窗:SON ROOF

  汽油泵:EUEL PUMP

  散热风扇:RAD FAN

  前雾灯:FF-ROG LAMP

  后雾灯:RR-ROG LAMP

  档位控制:N &P

  空调:AIR CON

  喇叭:HORN

  右前大灯:H/L LAMP RH

  左前大灯:H/L LAMP LH

  记忆座椅:MEMORY

  引擎控制:ENGINE CONT

  发电机:ALT S

  防抱死系统:ABS

  电动窗:POWER

  蓄电池:BATTERY

  点火开关:IGN SW

  电子控制模块:ECM

  冷却风扇:COOL’G FAN

  大灯:HEAD LAMP

  倒车灯:BACK UP LAMP

  鼓风机:BLOWER MOTOR


  1、ANTI-LOCK

  防抱死制动系统警告灯(该灯点亮说明ABS系统需检修);

  2、TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边);

  3、LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯点亮说明TCS系统工作、正在控制驱动轮扭矩);

  4、LOW COOLANT 冷却液液位低警告灯(该灯点亮说明冷却系统有空气或者是冷却液

  低过最低位置);

  5、LOW TIRE 轮胎气压监控灯(该灯点亮说明汽车4个轮胎的气压不平衡、需检查4轮胎压)此灯复位按钮在仪表台右方保险丝盒处有个红色rest)的按钮,按住该按钮(5s)钟即可复位;

  6、CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的、该灯点亮说明您爱车需要换机油了);

  7、SECURITY 安全灯(该灯点亮说明该车的防盗系统处于锁止状态);

  8、SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯);

  9、LOW WASH 清洗液液位指示灯(该灯点亮说明您爱车的雨刮清洗液低过最低位置);

  10、DOOR/TRUNK 车门/行李箱未关闭紧警告指示灯(该灯点亮说明您爱车的门或行李

  箱门没关紧);

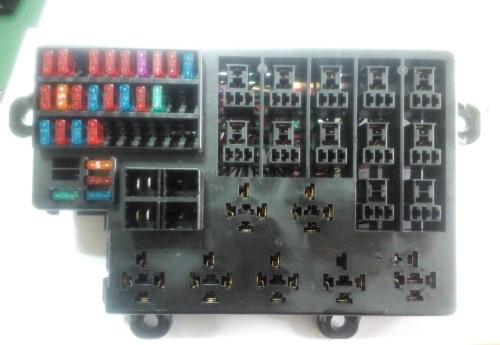

汽车保险丝盒图解


  后除霜:HEATFD GLASS

  尾灯:TAYILLAMP IP

  保险丝盒:IP PUSE BOX

  助力转向 : EPS

  电喷系统:F1

  照明电源:LAMP

  水箱风扇:RADIATOR FAN

  运行继电器:BLOWER RELAY

  主继电器:MAIN RELAY

  冷却风扇继电器(高):COOL’G FAN RELAY(HIGH)

  冷却风扇继电器(小):COOL’G FAN RELAY(LOW)

  空调继电器:AIR CON RELAY

  近光继电器:LO.LAMPS RELAY

  远光继电器:HL.LAMPS RELAY

  前雾灯继电器:FRONT FOG RELAY

  后雾灯继电器:TAIL FOG RELAY

  喇叭继电器:HORN RELAY

  安全气囊继电器:AIRBAG RELAY

  压缩机继电器:COM PAESSOR RELAY

  油泵继电器:FUEL PUMP RELAY

  水箱风扇继电器:RADIATOR FAN RELAY


  相信很多车主看到密密麻麻的图都会比较头疼。实际上保险丝盒背面都会清晰标明具体哪个保险丝负责哪个用电器,我们只需把图例放好即可分辨保险丝负责的工作。当然,如果是进口车的话,就需要查阅相关说明书。除此之外,还需要注意的是保险丝也是有类型的分别的。比如一种是片状保险丝,较细,插入式,允许电路通过电流为 5 ~ 25A;另外一种是慢熔保险丝,方型,插入式,允许电路通过电流为 20 ~ 60A。
