贴片保险丝的作用,自恢复保险丝选型技巧
贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。
其中贴片电流保险丝按尺寸和性能又可分为如下形号:
(1)、产品按尺寸可分类为:0402、0603、1206
(2)、产品按性能可分类为:快速熔断、慢速熔断和增强熔化热能三种类型。
贴片自恢复保险丝按尺寸又可分类为:0402、0603、1206、1812、2920等。贴片保险丝如果具有高要求,一般采用薄膜制成,超低内阻,适用于过流保护,如浪涌等。电脑周边产品,手机等通信设备,数码相机,显示器,电池常用。可以用这类技术生产的厂家均有一定规模。
贴片保险丝可分为一次性贴片保险丝和贴片自恢复保险丝,一次性保险丝保护后需要更换,自恢复保险丝保护后断电可以自己恢复能重复使用。

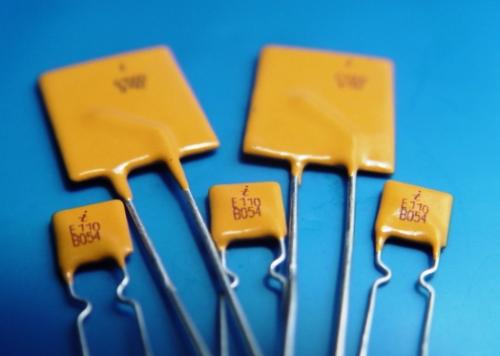

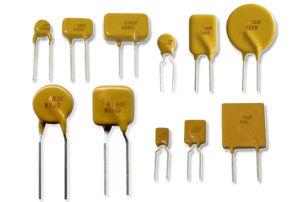

贴片保险丝是以封装区分自恢复保险丝的一种,其产品材质、作用、特性以及工作原理自然也是等同于自恢复保险丝。自恢复保险丝(PPTC:高分子自恢复保险丝)是一种正温度系数聚合物热敏电阻,作过流保护用,可代替电流保险丝。PPTC自恢复保险丝的动作原理是一种能量的动态平衡,流过PPTC元件的电流由于PPTC的关系产生热量,产生的热全部或部分散发到环境中,而没有散发出去的热便会提高PPTC元件的温度。 电路正常工作时它的阻值很小(压降很小),当电路出现过流使它温度升高时,阻值急剧增大几个数量级,使电路中的电流减小到安全值以下,从而使后面的电路得到保护,过流消失后自动恢复为低阻值。当故障排除之后,PPTC元件很快冷却并将回复到原来的低电阻状态,这样又象一只新的PPTC元件一样可以重新工作了。
贴片自恢复保险丝的选型技巧:
根据线路最大工作电压V、正常工作电流I、故障电流If及最高使用环境温 度TM选择合适的型号。在最高使用环境温度TM时,应满足:
①IH (TM)略大于I
②IT (TM)≤If≤Imax
③Vmax≥V
这里的线路电压、电流是指直流或交流有效值。
自恢复保险丝一般串联在需要保护的电路前端使用。用于代替电流保险丝可免除经常更换的麻烦。
-
