AB09xxx 2A-30A 32Vdc
- 2022-08-03 20:25:31
- 0

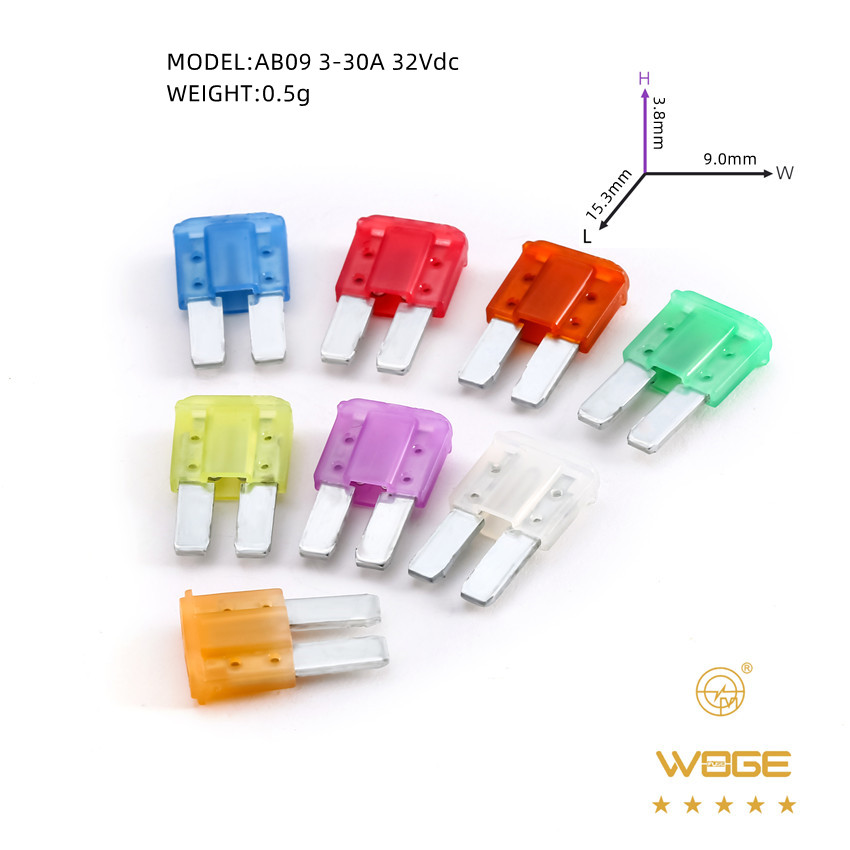

插片保险丝|Blade Fuses 型号|model:AB09xxx 2A-30A 32Vdc Rohs
速熔|Rapid melting
1.Scope- The fuses shown are for in motor vehicles，boats and trailers，The fuses shown are for in motor vehicles，Power Supply，boats and trailers，to protect ect electricai wiring and equipment。This standard isfor the construction shown and is not intended to restrict thedesign and use of other configurations and materials capableof meeting the vehicle requirements。
1.范围-所显示的熔断器是用于汽车，船和拖车,电源等上保护电气线路和设备。本标准是按展示设计，不是限制设计使用在其它结构和能够满足要求车辆;
|
AB09，超小型长脚BFSL福特ford auto
熔丝特性在使用情况发生变化。
额定电压：直流V
氛围温度变化：
1°C，每- 0.15 %的比例容量变化。
额定遮断容量：1000 A
|
*製品型号：
*熔断要求：试验様（周围温度=23°C）
| 定格電流(A) |
製品型号 |
颜色 |
| 2 | AB09002 | 灰色 |
| 3 | AB09003 |
紫色
|
| 5 | AB09005 | 黄褐色 |
| 7.5 | AB0907.5 | 茶色 |
| 10 | AB09010 | 赤色 |
| 15 | AB09015 | 青色 |
| 20 | AB09020 | 黄色 |
| 25 | AB09025 | 無色透明 |
| 30 | AB09030 | 緑色 |
*熔断要求：试验様（周围温度=23°C）
|
|
溶断時間 | 溶断時間 |
| 試験電流（A） | 最大 | 最小 |
| 110% | 100H时间以 | - |
| 135% | 0.75秒 | 120秒 |
| 160% | 0.25秒 | 50秒 |
| 200% | 0.15秒 | 5秒 |
| 350% | 0.04秒 | 0.5秒 |
| 600% | 0.02 | 0.1秒 |
注notes：
@环保文件以附件发送，每年更新一次；
@Environmental protection documents shall be sent as attachments and updated once a yea
@安规证书附件发送
@Attachment of safety regulation certificate
